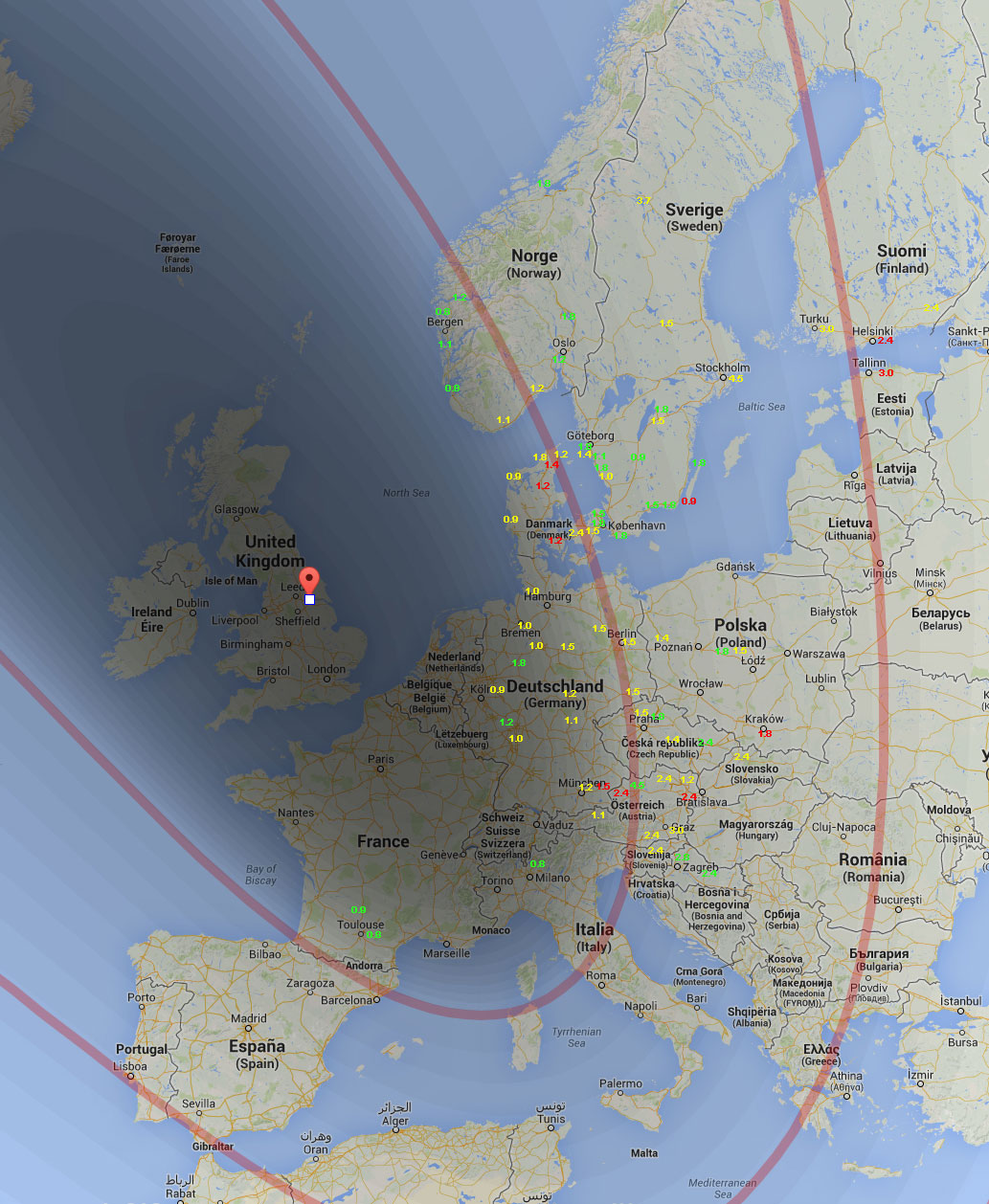

Kartorna till höger visar ett teoretiskt sändnings område utav Astra 2E & 2F UK Spot Beam vid frekvensen 10773 GHz.
Klicka på bilderna för att förstora dem.

De röda linjerna är teoretiska ”döda zoner” mellan sändnings området och dess sid lober. De teoretiska sändnings områdena är beräknade på den här hemsidan. www.satellite-calculations.com*

Siffrorna i kartorna är mottagnings rapporter som visar hur bra mottagningen är med olika antennstorlekar. Signal styrkan varierar under dygnet och årstiderna så siffrorna är bara ett rikt värde för vad som kan behövas.

Satelliterna togs i drift 2012 och livslängden brukar vara ca 15-20 år eller mera beroende på hur mycket bränsle satelliten har.

Alla antennstorlekar är i meter.
Grön 24/7 mottagning > 8.7 dB SNR
Gul   Någon signal under dagen eller liten marginal för regn 8.0-5.2 dB SNR
Röd  Ingen mottagning ifrån transpondern < 5.2 dB SNR

Kartorna uppdaterades: 2014-03-08

Signal	min	Regn
FEC Rate	SNR dB	SNR dB
1/2	3.6	7.1
2/3	4.2	7.7
3/4	4.9	8.4
5/6	5.2	8.7
7/8	8.2	11.7

De två tabellerna till höger kan du använda för att kontrollera hur bra din antenn är och hur mycket signalstyrka du behöver ha för olika transpondrar beroende på vilka FEC värde de använder sig utav.

Tabellen till höger visar minimum värdet för att "låsa" signalen mot en transponder beroende på vilket FEC värde den använder. Det kan varierar lite, men det är ett bra riktvärde. Tabellen visar även vilket SNR

Signal	Styrka	SNR
Kvalité	dBuv	≈ dB
Mycket dålig	49	7.9
Dålig	52	8.4
Marginell	59	9.0
Okej	63	9.7
Bra	69	10.8
Mycket bra	72	11.5
Optimal	78	12.5
Väldigt bra	80	+13

värde man behöver för att ha marginal för regn.

Många mottagare använder en kvalitets skala ifrån 0-100 %, detta värdet är oftast dBuv värdet så med hjälp utav tabellen kan du få fram ett ungefärligt
SNR dB värde.

Till höger kan ni se en tabell som visar
hur effektiva olika antenn typer är. Effektiviteten minskar med storleken på antennen. Värdena är ett medelvärdeifrån många olika antenner. OF=Offset,

Band	Diameter m	Amp dBi	Eff. %	Typ
KU	0.6 x 0.651	37	75	OF
KU	0.9 x 1.01	40	65	OF
KU	1.20 x 1.32	42.5	66	OF
KU	1.6	44	57	PF
C	1.6	34	56	PF
KU	1.8	45	57	PF
C	1.8	35	56	PF
KU	2.3	46.5	54	PF 6
C	2.3	38.3	66	PF 6
KU	3.0	47.1	35	PF 4 N
C	3.0	40.2	60	PF 4 N
KU	3.65	49.8	44	PF 8 N
C	3.65	42.3	66	PF 8 N

PF=Prime Focus, 6=antal delar,
N=nät konstruktion.
